格奥尔格·菲舍尔铸造解决方案沈阳有限公司

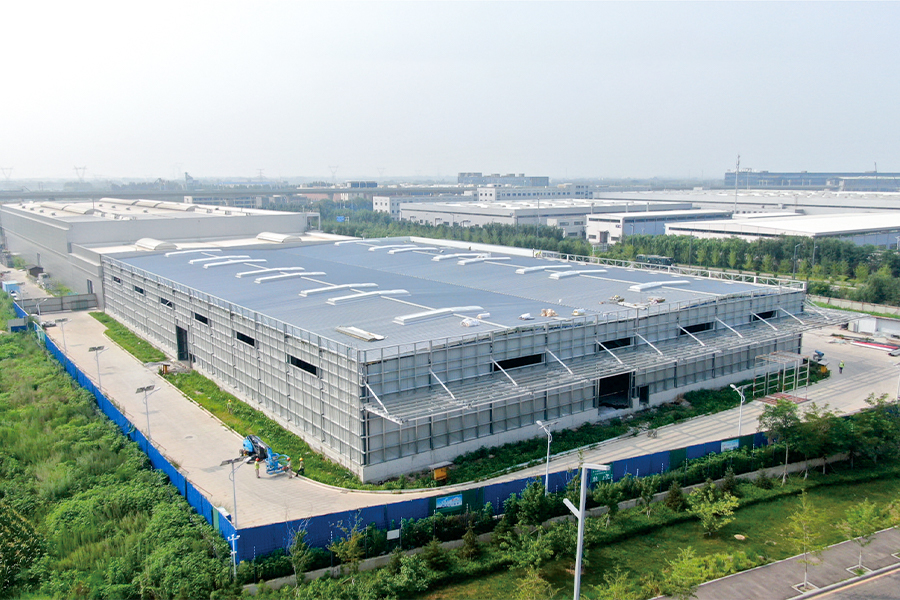

格奥尔格·菲舍尔铸造解决方案沈阳有限公司一期及扩建项目钢结构工程

第一阶段项目:
该建筑位于1号工坊D区,长21。5米,宽45米,屋顶高8。5米。
F区和G区长54。8m,宽45m,山脊高14。51m。
该项目采用钢筋混凝土柱和钢梁。屋顶系统由钢制地板组成,顶部安装有防水膜。墙体系统包括带有外部钢框架的砖石墙和岩棉夹层板。
根据不同的功能要求,将多个跨度和高度不同的建筑物组合在一起。护墙高度分别为15。5米、11。3米、10米和7米。最大跨度为27。4m。沿网格线 AA–D 安装了多台 50 吨高架起重机。
每根钢框架梁由五段钢梁组成,单跨约27。4米。屋梁总重量超过180吨,起重机梁重约100吨。钢材为Q355B和Q235B,按照设计规定。

第一阶段扩建项目:
2号车间长97。54米,宽67。1米,高9。7米,最大跨度33。46米。钢材为Q355B、Q235B,符合设计要求。
该结构由钢柱和钢梁组成,屋梁由实心腹板H型钢制成。柱基用锚栓固定。钢柱和钢梁采用H型截面。屋顶支撑和柱间支撑在横向和纵向上均设置,以形成稳定的刚性框架系统。

主要结构描述:
主框架采用Q355B钢,焊接H型钢柱和梁。所有钢部件均喷丸至 Sa 2。5 级。屋顶和墙檩条由镀锌 Q355B 钢带制成。
7号物料场:
物料储存场长11米,宽48米,悬臂屋檐高6。55米,跨度11米。根据设计要求,钢材料为Q355B和Q235B。
该结构采用钢柱和钢梁,屋梁采用实心腹板H型钢制成。柱基用锚栓固定。钢柱包括H型柱和箱型柱。屋顶支撑和柱间支撑沿横向和纵向布置,形成稳定的钢框架系统。
